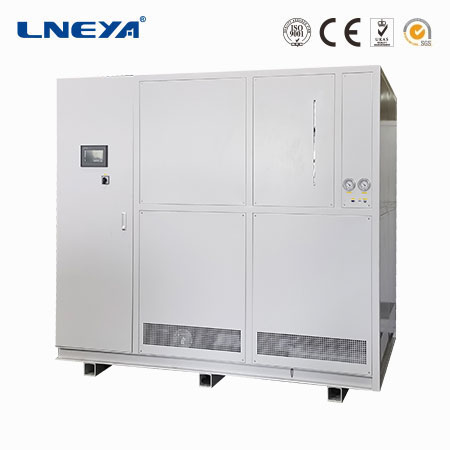

制冷制熱一體機組

冷熱一體機 制冷加熱控溫系統

制冷劑R-404A/R23混合制冷劑
導熱介質溫控精度±0.5℃
循環泵冠亞磁力驅動泵
電源AC380V 50HZ10kW~40kW
重量265kg~980kg
反應物料溫控精度±0.1

控溫系統結構設計原理和功能優勢

高溫時沒有導熱介質蒸發出來，而且不需要加壓的情況下就可以實現 -80～190℃、-70～220℃、-88～170℃、-55～250℃、-30～300℃連續控溫；
采用全密閉管道式設計，降低導熱液需求量的同時，提高系統的熱量利用率，達到快速升降溫度。膨脹容器中的導熱介質不參與循環，可以降低導熱介質在運行中吸收水分和揮發的風險；

型號		SUNDI-655WV	SUNDI-675WV	SUNDI-6A10WV	SUNDI-6A15WV	SUNDI-6A25WV
介質溫度范圍		-60℃～+300℃?(系統加壓3BAR)
控制系統		前饋PID?,無模型自建樹算法，PLC控制器
溫控模式選擇		物料溫度控制與設備出口溫度控制模式?可自由選擇
溫差控制		設備出口溫度與反應物料溫度的溫差可控制、可設定
程序編輯		可編制10條程序，每條程序可編制40段步驟
通信協議		MODBUS?RTU?協議??RS?485接口
外接入溫度反饋		PT100或4～20mA或通信給定（默認PT100)
溫度反饋		設備導熱介質?進口溫度、出口溫度、反應器物料溫度（外接溫度傳感器）三點溫度
導熱介質溫控精度		±0.5℃
反應物料溫控精度		±1℃
加熱功率?kW		5.5	7.5	10	15	25
制冷量?kW??AT	300℃	5.5	7.5	10	15	25
	100℃	5.5	7.5	10	15	25
	20℃	5.5	7.5	10	15	25
	-20℃	4.8	6	8.2	12	25
	-40℃	2.3	3.1	4.8	7.8	18
	-55℃	0.75	0.9	1.5	2.8	6
流量壓力?max??L/min?bar		50	50	110	110	150
		2	2	2.5	2.5	2.5
循環泵		冠亞磁力驅動泵
壓縮機		法國泰康活塞壓縮機		意大利都凌半封閉活塞壓縮機
膨脹閥		丹佛斯/艾默生熱力膨脹閥+艾默生電子膨脹閥
蒸發器		丹佛斯/高力板式換熱器
操作面板		7英寸彩色觸摸屏，溫度曲線顯示、記錄
安全防護		具有自我診斷功能；冷凍機過載保護；高壓壓力開關，過載繼電器、熱保護裝置等多種安全保障功能。
密閉循環系統		整個系統為全密閉系統，高溫時不會有油霧、低溫不吸收空氣中水份，系統在運行中不會因?yàn)楦邷厥箟毫ι仙蜏刈詣?dòng)補充導熱介質。
制冷劑		R-404A/R23混合制冷劑
接口尺寸		G3/4	G1	G1	G1	DN32?PN10
水冷型?W 溫度?20度		1800L/H 1.5bar~4bar	2100L/H 1.5bar~4bar	3000L/H 1.5bar~4bar	4000L/H 1.5bar~4bar	8.5m3/H 1.5bar~4bar
外形尺寸cm		55100175	55100175	70100175	80120185	100150185
重量kg		265	305	340	380	980
電源?380V50HZ		10kW	14kW	18kW	26kW	40kW
