步入式綜合試驗室

試驗設備

工作室控溫精度±0.5℃
溫度范圍-45℃~+100℃
乙二醇溶液控溫精度±0.5℃
乙二醇溶液壓力顯示0~4bar
通信協議CNA總線
顯示器西門子觸摸屏

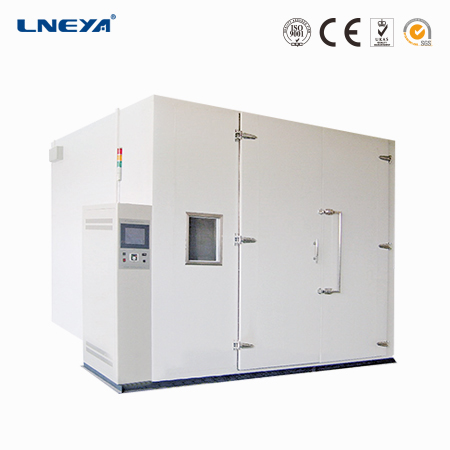

電池包專用步入式試驗室
應用：
適用于電池包專用試驗室，運用給電池包提供恒溫、恒濕環境，并且給電池包提供恒定流量、壓力、溫度的乙二醇水溶液，用于電池包內部流道冷卻加熱恒溫控制。
產品概述：
1、具有較寬的溫度控制范圍，從-45℃~100℃，可滿足用戶的非常陡的溫度梯度變化等各種需求。
2、采用獨特的平衡調溫方式，具有穩定平衡的加熱能力，可進行高jing密、高穩定的溫度控制；溫度用觸摸屏顯示，直觀易讀方便。
3、可通過調節溫度誤差值，滿足您更為準確的試驗條件
4、具有隨溫度的設定數值自動選擇運轉制冷回路的功能，操作簡單
5、具有高溫開機功能，能在箱內溫度升至100℃時可開啟制冷機，便于在高溫、低溫之間連續進行往返試驗。
6、具有自我診斷功能、冷凍機過載保護、高壓壓力開關、過載繼電器、熱保護裝置等多種安全保障機能，充分保證使用安全。
7、采用多翼式送風機強力送風循環，避免任何死角，可使測試區域內溫度分布均勻。
8、風路循環出風回風設計，風壓風速均符合測試標準，并可使開門瞬間溫度回穩時間快。
9、升溫、降溫、系統完全獨立可提gao效率，降低測試成本，增長壽命，減低故障率。
10、補水箱置于控制箱體右下部，并有缺水自動保護，更便利操作者補充水源。
11、加濕系統管路與控制線路板分開，可避免因加濕管路漏水發生故障，提高安全性。
12、水路系統管路電路系統則采用門式開啟，檢修和維護便利。
13、制冷系統中，冷凝采用風冷方式或水冷方式
14、測試部件需要經歷一個特定的溫度變化曲線，并且記錄溫度的變化。溫度變化的范圍通常從-40℃~100℃。
15、進行耐受性測試時，通常會循環進行
16、防凍液的溫度從-45℃~100℃
17、非常陡的溫度梯度變化
18、可視化、數據存儲和匯報分析
19、溫控設備可以靈活的與其他的測試平臺進行連接
20、配置強勁的循環泵，同時確保高粘度液體的輸送。
21、采用比例調節閥控制流量輸出，實現高精度控制總量程10%～99%調節。
22、乙二醇制冷加熱系統采用全密閉循環系統，這樣避免了防凍液和外界的空氣接觸的機會，保證無水汽凝結。膨脹箱帶有氮?dú)獗Ｗo(hù)后，導熱液體的溫度范圍也會被指寬，因?yàn)槠浞悬c(diǎn)被提升了。另外，導熱液體和環境中的氧氣接觸產生的氧化也被避免了，因此延長了導熱液體的使用壽命．
23、準確的溫度控制對于測試結果的重復性和精度尤為重要。系統采用了西門子PLC控制。電氣控制部分基本上不需要人為的介入即可完成所有的控制。正因?yàn)槿绱烁叩淖詣?dòng)化，耐受測試所需要的人為很少。
24、提供了很高的操作安全性。新添加的安全措施保證了連續無人看管的運行。所有相關的運行狀態數據被連續地監控，并且在觸摸屏幕上可視化。
25、西門子7”的彩色大屏幕提供了清晰全面的重要數據信息，含有重要的信息，如數據、圖線和注釋。觸控界面優化了設備的可用性。多層級用戶可以通過密碼保護實現。被指定的操作人員具有有限的權限，只可以接受設定。這避免了對于參數的意外修改和誤操作。運行被連續地監控著。警告和故障會被清晰地顯示并且必要時系統會自動關閉。故障可以被追蹤，因此測試無需從新開始做。這時，已有的記錄會被調用。系統具有多種數據和通信通道，可以根據具體的應用來進行調節。溫度控制單元也可以通過網絡被遠程控制或?qū)⑵浒谝粋€(gè)控制系統中。

技術參數：

型號	BRDCB-8M	DRDCB-12M
工作室尺寸	2000×2000×2000	2000×3000×2000
工作室溫度范圍	-45℃～＋100℃	-45℃～＋100℃
工作室濕度范圍	25%～95%R.H	25%～95%R.H
工作室控溫精度	±0.5℃	±0.5℃
工作室生降溫速度	0.5℃/min～10℃/min	0.5℃/min～10℃/min
乙二醇溶液溫度范圍	-40℃～+100℃	-40℃～+100℃
乙二醇溶液升降溫速率	0.2℃/min～5℃/min	0.2℃/min～5℃/min
乙二醇溶液控溫精度	±0.5℃	±0.5℃
乙二醇溶液流量控制范圍	2～40 L/min	2～50 L/min
乙二醇溶液流量控制精度	±0.3 L/min	±0.3 L/min
乙二醇溶液壓力顯示	0～4bar	0～4bar
乙二醇溶液壓力控制	0.3～4bar（需要選配）	0.3～4bar（需要選配）
工作室內乙二醇溶液接口	12mm ?15mm ?20mm ?25mm 各一組	12mm ?15mm ?20mm ?25mm 各一組
通信協議	CAN總線	CAN總線
主PLC	西門子S7-1200	西門子S7-1200
顯示器	西門子觸摸屏	西門子觸摸屏
壓縮機	艾默生谷輪、意大利都凌、德國博客
主要制冷閥件	艾默生、丹佛斯、卡斯托等知名品牌
低壓電器	施耐德、西門子、ABB品牌
