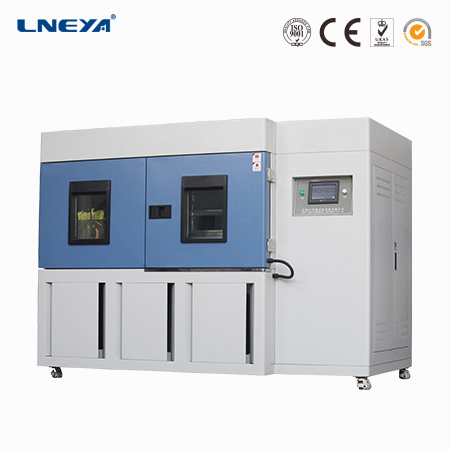

2箱式冷熱對沖試驗箱

冷熱沖擊試驗箱

提籃容積27L~300L
轉換時間≤10S
溫度恢復時間≤5min
內膽不銹鋼板
壓縮機單壓縮機自復疊制冷
電源 AC380V±10% 50Hz,3P5W

冷熱沖擊試驗箱適用于電子元氣件的安全性能測試提供可靠性試驗、產品篩選試驗等，同時通過此裝備試驗，可提高產品的可靠性和進行產品的質量控制。

箱體結構

冷熱沖擊試驗箱全部功能采用計算機控制，系自主開發的軟件，有良好的操作界面，使用戶的操作和監測都更加簡單和直觀，保持功能可以使你正在運行的程序保持在目前的狀態下，可以臨時更改此程序段的數值，可以在屏幕上設置時間的參數，使制冷、加熱、提藍傳送切換，按設定值自動進行。
冷箱、熱箱獨立控制，箱門互相獨立，擴大試驗箱的使用范圍（一箱三用）。
產品保溫效果可以得到充分保證。
試驗箱門與循環風機，提藍傳動等互鎖，保護操作者的安全，一旦打開箱門，循環風機和提藍傳動的電源會被自動切斷。

技術參數：

型號				CJX-2765W	CJX-6465W	CJX-12065W	CJX-20065W	CJX-30065W
提籃容積				27L	64L	120L	200L	300L
性能參數	高溫室	暴露溫度范圍		+60℃～＋200℃
		最高溫度		200℃（+200℃）
		升溫時間		+20℃～＋200℃，20min
	低溫室	暴露溫度范圍		0℃～-65℃
		最低溫度		-75℃
		降溫時間		+20℃～-75℃，40min
	提籃	沖擊溫度		低溫 -65℃～0; 高溫+60～+150℃
		溫度波動度		≤±0.5℃
		溫度偏差		≤±2℃
	轉換時間			≤10S
	溫度恢復時間			≤5min
	負載 (鋁錠)(kg)			5	7	15	25	40
箱體結構	外殼			鍍鋅鋼板表面噴塑
	內膽			不銹鋼板
	隔熱材料			聚氨酯發泡板+超細玻璃纖維
制冷系統	壓縮機			單壓縮機自復疊制冷
	制冷劑			R404a、R23?混合制冷劑
加熱器				鎳鉻合金電加熱器
提籃升降				精密滾珠絲杠
測試孔				1個，φ50，箱體頂部		1個，φ100，箱體頂部
溫度傳感器				鉑電阻?pt100
控制器				西門子Smart PLC控制器\觸摸屏
數據記錄				U盤
通訊方式				RS485 接口 Modbus RTU協議
提籃尺寸 (mm)			D	300	400	670	670		670
			W	300	400	470	570		770
			H	300	400	400	550		600
箱體外形尺寸 (mm)			D	1750	1858	2150	2150		2200
			W	950	1050	1100	1200		1450
			H	1850	2000	2000	2300		2450
裝機功率				15kw	19kw	24kw	28kw		45kw
電源				AC380V±10% 50Hz,3P5W
標準附件				產品說明書1份，試品架2件，硅橡膠塞1件
滿足標準				GJB360.7、GB/T2423.22、MIL-STD-810F-503.4?GB/T2423.1.2、GB10592-2008、GJB150.3
說明：
冷卻水要求：水溫 +15～+28℃，進出水壓差0.2～0.4Mpa，潔凈。
頂部滾珠絲杠升降機高度約300mm。
