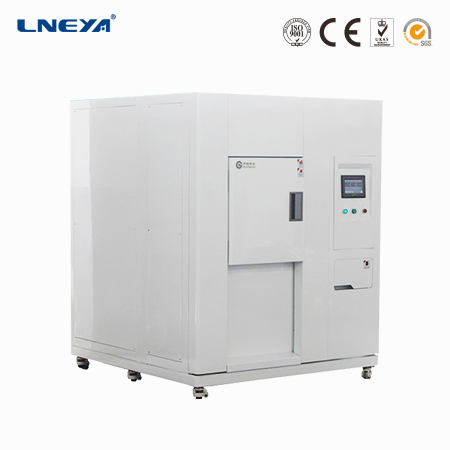

3箱式冷熱對沖試驗箱

冷熱沖擊試驗箱

冷熱溫度范圍70℃~200℃
轉換時間10S
加熱功率5.5KW~15KW
冷卻方式水冷
載冷劑KDOC-70導熱硅油
恢復時間3min

三箱式冷熱沖擊試驗箱是根據用戶要求設計制造，適用于航空、航太、軍工、艦船、電工、電子等產品整機及零部件的高低溫沖擊試驗及高溫或低溫環境下的貯存和試驗。供用戶對整機（或部件）、電器、儀器、材料、涂層、鍍層等作相應的氣候環境加速試驗，以便對試品或試品試驗行為作出評價。

◆產品外形美觀、結構合理、工藝先進、選材考究，具有簡單便利的操作性能和可靠的設備性能。
◆設備分為高溫箱,低溫箱,測試箱三部分,采獨特之?dāng)酂峤Y(jié)構及蓄熱蓄冷效果，試驗時待測物完全靜止，應用冷熱風路切換方式將冷,熱溫度導入測試區實現冷熱沖擊測試目的.
◆采用先進的計測裝置, 控制器采用大型彩色液晶人機觸控對話式LCD人機接口控制器,操作簡單, 學習容易, 穩定可靠,中，英文顯示完整的系統操作狀況、執行及設定程序曲線。
◆具96個試驗規范獨立設定,沖擊時間999小時59分鐘, 循環周期1~999次可設定, 可實現制冷機自動運轉，實現自動化，減輕操作人員工作量，可在任意時間自動啟動、停止工作運行；
◆箱體左側具一直徑50mm之測試孔，可供外加電源負載配線測試部件。
◆可獨立設定高溫、低溫及冷熱沖擊三種不同條件之功能，并于執行冷熱沖擊條件時,可選擇二槽式或三槽式及冷沖、熱沖進行沖擊之功能，具備高低溫試驗機的功能。
◆具備全自動，高精密系統回路、任一機件動作，完全有P.L.C鎖定處理，全部采用P.I.D自動演算控制,溫度控制精度高.
◆先進科學的空氣流通循環設計，使室內溫度均勻，避免任何死角;完備的安全保護裝置，避免了任何可能發生安全隱患，保證設備的長期可靠性
◆可設定循環次數及除霜次數自動（手動）除霜.
◆出風口于回風口感知器檢測控制，風門機構切換時間為10秒內完成，冷熱沖擊溫度恢復時間為3分鐘內完成。
◆運轉中狀態顯示及曲線顯示,發生異常狀況時,熒幕上即刻自動顯示故障點及原因和提供排除故障的方法,并于發現輸入電力不穩定時,具有緊急停機裝置。
◆冷凍系統采用自復疊高效低溫回路系統設計，冷凍機組采用歐美原裝進口壓縮機。
◆安全保護功能：電源過載保護、漏電保護、控制回路過載、短路保護、壓縮機保護、接地保護、超溫保護、報警聲訊提示等。
GB/T2423.1.2-2001 GJB150.5 GB10592-89

技術參數：

型號	CJS-12565W	CJS-21065W	CJS-50065W	CJS-100065W	?
冷熱溫度范圍	-70℃～200℃	-70℃～200℃	-70℃～200℃	-70℃～200℃	?
沖擊溫度范圍	-60℃～160℃	-60℃～160℃	-60℃～160℃	-60℃～160℃	?
腔體尺寸	500×500×500	600×600×600	800×800×800	1000×1000×1000	?
加熱功率	5.5kw	7.5kw	10kw	15kw	?
穩定溫度波動度	±0.5℃
溫度均勻度	±2℃
溫度偏差	±2℃（常壓，空載）
轉換時間	10S
恢復時間	3min
控制器	西門子PLC控制器、西門子彩色液晶顯示觸摸屏
精度范圍	設定精度：溫度0.01K，指示精度：溫度0.01K
溫度傳感器	鉑金電阻 PT100Ω/MV
加熱器	全獨立系統，不銹鋼法蘭管道式加熱器
系統內部蒸發器	銅管鋁翅片
蒸發器	銅管鋁翅片
循環泵	冠亞磁力循環泵
載冷劑	KDOC-70導熱硅油
壓縮機	法國泰康	意大利都凌	意大利都凌	意大利都凌	?
冷凝器	帕麗斯/沈氏?套管式換熱器				?
冷卻方式	水冷				?
冷卻水?25度	1200L/h 2bar	1500L/h 2bar	3000L/h 2bar	4800L/h 2bar	?
循環系統	耐溫低噪音空調型電機.多葉式離心風輪
外箱材質	優質碳素鋼板.磷化靜電噴塑處理/SUS304不銹鋼霧面線條發紋處理
內箱材質	SUS304
保溫材質	聚氨酯硬質發泡/超細玻璃纖維棉
門框隔熱	雙層耐高低溫老化硅橡膠門密封條
安全保護	漏電、短路、超溫、電機過熱、過載、過電流保護?具有自我診斷功能；冷凍機過載保護；高壓壓力開關，冷卻水缺乏保護等多種安全保障功能
電源?380V 50HZ	12KW MAX	16kw MAX	24KW MAX	36kw ?max	?
