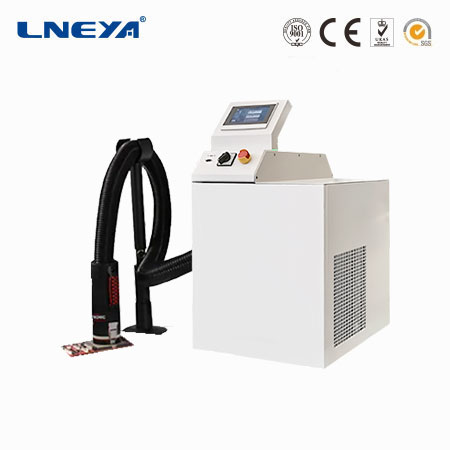

臺式接觸式熱流儀

臺式直接接觸式熱循環系統

直接接觸系統的家庭提供IC溫度特性,包括高瓦特發射器件的有效源。該單元具有高響應性和可靠性,可通過柔性臍帶給熱探頭提供動力無需使用熱電模塊

與傳統高低溫測試箱對比，高低溫測試機主要優勢

在芯片可靠性測試方面,?高低溫測試機有著不同于傳統高低溫箱的獨特優勢: 變溫速率快，實時監測待測元件真實溫度, 亦可隨時調整沖擊氣流溫度, 可針對PCB電路板上眾多元器件中的某一單個IC, 單獨進行測試, 而不影響周邊其它器件.
測試方法

1. 將被測芯片或模塊放置在測試腔中, 將熱流罩壓在測試腔位置.
2. 設置需要測試的溫度范圍.
3. 啟動設備, 利用空壓機將干燥潔凈的空氣通入高低溫測試機內部制冷機進行低溫處理, 然后空氣經由管路到達加熱頭進行升溫, 氣流通過熱流罩進入測試腔. 熱流罩中的溫度傳感器可實時監測當前腔體內溫度.
4. 在芯片測試平臺下, 設備快速升降溫至要求的設定溫度, 實時檢測芯片在設定溫度下的工作狀態, 對于產品分析, 工藝改進以及定向品質追溯提供確實的數據依據.
沖擊測試機特性：
溫度范圍：-65 to 175°C
冷卻功率: 55W at -55°C; 125W at -40°C
變溫速率：25 to -40°C <35 S
通訊接口：以太網、USB、RS485，支持選配
