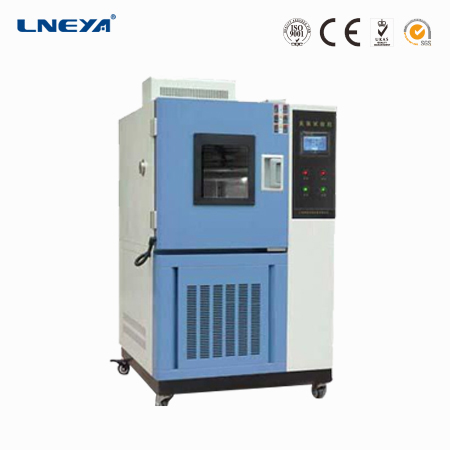

適用于航空航天產品、信息電子儀器儀表、材料、電工、電子產品、各種電子元氣件在高低溫或濕熱環境下、檢驗其各項性能指標。
性能特點：
1、具有較寬的溫度控制范圍，可滿足用戶的各種需求。
2、采用獨特的平衡調溫方式，具有穩定平衡的加熱能力，可進行高jing密、高穩定的溫度控制；溫度用觸摸屏顯示，直觀易讀方便。
3、可通過調節溫度誤差值，滿足您更為準確的試驗條件。
4、具有隨溫度的設定數值自動選擇運轉制冷回路的功能，操作簡單。
5、箱門裝有大面積的觀察窗，可隨時觀察供試樣品的試驗狀態。
6、具有高溫開機功能，能在箱內溫度升至150℃時可開啟制冷機，便于在高溫、低溫之間連續進行往返試驗。
7、具有自我診斷功能、冷凍機過載保護、高壓壓力開關、過載繼電器、熱保護裝置等多種安全保障機能，充分保證使用安全。
8、采用多翼式送風機強力送風循環，避免任何死角，可使測試區域內溫度分布均勻。
9、風路循環出風回風設計，風壓風速均符合測試標準，并可使開門瞬間溫度回穩時間快。
10、升溫、降溫、系統完全獨立可提gao效率，降低測試成本，增長壽命，減低故障率。
11、補水箱置于控制箱體右下部，并有缺水自動保護，更便利操作者補充水源。
12、加濕系統管路與控制線路板分開，可避免因加濕管路漏水發生故障，提高安全性。
13、水路系統管路電路系統則采用門式開啟，方便維護和檢修。
14、制冷系統中，冷凝采用風冷方式。
應用：
技術參數：
|
型號 |
GDS-4525 |
GDS-4550 |
GDS-45A0 |
GDS-7525 |
GDS-7550 |
GDS-75A0 |
|
容積 |
250L |
500L |
1000L |
220L |
500L |
1000L |
|
溫度范圍 |
-45℃～＋150℃ |
-75℃～＋150℃ |
||||
|
控溫精度 |
±0.5℃ |
±0.5℃ |
±0.5℃ |
±0.5℃ |
±0.5℃ |
±0.5℃ |
|
濕度范圍 |
20%～98%R.H.(詳見溫濕度范圍圖) |
|||||
|
濕度偏差 |
-3%～+2%R.H.（75%R.H以上），±4%（75%R.H以下） |
|||||
|
溫度均勻性 |
≤2℃ |
|||||
|
升溫速率 |
2.8℃/min |
|||||
|
降溫速率 |
2.5℃/min |
|||||
|
加熱功率 |
2KW |
3.5KW |
5KW |
2KW |
3.5KW |
5.5KW |
|
鎳鉻合金電加熱器，控制本身有2重保護，增加獨立溫度限制器 |
||||||
|
加濕方式 |
電加熱蒸汽 |
|||||
|
加濕功率 |
2kw |
3kw |
4kw |
2kw |
3kw |
4kw |
|
濕度測量 |
采用干濕球 |
|||||
|
控制器 |
LNEYA ?PLC及模塊 |
|||||
|
程序編輯 |
可編輯15條程序，每條程序可編制45步驟 |
|||||
|
觸摸屏 |
LNEYA ?7寸彩色觸摸屏 |
|||||
|
數據記錄 |
溫度曲線記錄（可通過U盤導出EXECL格式）、報警信息記錄 |
|||||
|
通信 |
RS485接口?Modbus RTU協議 |
|||||
|
除濕壓縮機 |
思科普SC系列壓縮機 |
|||||
|
制冷壓縮機 |
艾默生谷輪渦旋柔性壓縮機 |
法國泰康/意大利都凌壓縮機 |
||||
|
干燥過濾器 |
丹佛斯/艾默生 |
|||||
|
油分離器 |
艾默生 |
|||||
|
膨脹閥 |
丹佛斯熱力膨脹閥 |
丹佛斯熱力膨脹閥+艾默生電子膨脹閥 |
||||
|
制冷劑 |
R404A |
R404A+R23混合制冷劑 |
||||
|
高溫降溫 |
可滿足150度直接啟動壓縮機制冷降溫 |
|||||
|
觀察窗 |
200×300 |
200×300 |
300×400 |
200×300 |
200×300 |
300×400 |
|
測試孔 |
左側φ50 |
左側φ50 |
左側φ100 |
左側φ50 |
左側φ50 |
左側φ100 |
|
保溫 |
聚氨酯發泡+超細玻璃纖維 |
|||||
|
內膽材質 |
SUS304不銹鋼板 |
|||||
|
外殼材質 |
冷軋板噴塑 |
|||||
|
內膽尺寸mm |
650*600*760 |
800*735*800 |
1000*1000*1000 |
600*650*760 |
800*735*800 |
1000*1000*1000 |
|
外型尺寸mm |
1250×1100×1860 |
1380×1250×1900 |
1580×1500×2150 |
1250×1100×1860 |
1380×1250×1900 |
1580×1500×2150 |
|
重量 |
300kg |
420kg |
660kg |
350kg |
460kg |
730kg |
|
電源380V |
4.8kw |
7.5kw |
10.5kw |
6kw |
9.5kw |
13kw |
|
標準附件 |
產品說明書1份、試品架2件、硅橡膠塞1件； |
|||||
|
選配 |
220V 60HZ 三相、460V 60HZ 三相 |
|||||
|
選配 |
可選配更寬溫度范圍，最低溫度到-150度，最高溫度到300度 |
|||||
|
選配 |
可選配冷卻方式為水冷（噪音低，制冷效果好） |
|||||
|
選配 |
可選配防爆型 |
|||||
推薦產品
- 查看詳情
高低溫試驗箱
溫控精度±0.5℃降溫速率2.5℃/min升溫速率2.8℃/min容積220L~1000L干燥過濾器丹弗斯/艾默生電源 380V3.8KW ~12KW
- 查看詳情
高低溫濕熱交變試驗箱
溫控精度±0.5℃降溫速率2.5℃/min升溫速率2.8℃/min容積250L~1000L干燥過濾器丹佛斯/艾默生電源 380V4.8KW ~13KW
- 查看詳情
步入式綜合試驗室
工作室控溫精度±0.5℃溫度范圍-45℃~+100℃乙二醇溶液控溫精度±0.5℃乙二醇溶液壓力顯示0~4bar通信協議CNA總線顯示器西門子觸摸屏
- 查看詳情
步入式試驗室
適用于航空航天產品、信息電子儀器儀表、材料、電工、電子產品、各種電子元氣件在高低溫或濕熱環境下、檢驗其各項性能指標
loading…
已經是到最后一篇內容了！
留言我們將在24小時內與您聯系

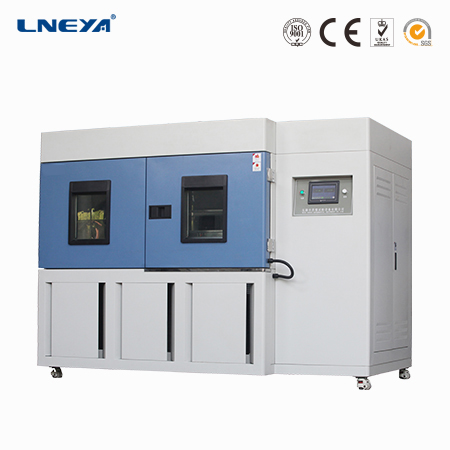

2箱式冷熱對沖試驗箱
- 提籃容積27L~300L
- 轉換時間≤10S
- 溫度恢復時間≤5min
- 內膽不銹鋼板
- 壓縮機單壓縮機自復疊制冷
- 電源 AC380V±10% 50Hz,3P5W
冷熱沖擊試驗箱適用于電子元氣件的安全性能測試提供可靠性試驗、產品篩選試驗等，同時通過此裝備試驗，可提高產品的可靠性和進行產品的質量控制。
箱體結構
冷熱沖擊試驗箱全部功能采用計算機控制，系自主開發的軟件，有良好的操作界面，使用戶的操作和監測都更加簡單和直觀，保持功能可以使你正在運行的程序保持在目前的狀態下，可以臨時更改此程序段的數值，可以在屏幕上設置時間的參數，使制冷、加熱、提藍傳送切換，按設定值自動進行。
冷箱、熱箱獨立控制，箱門互相獨立，擴大試驗箱的使用范圍（一箱三用）。
產品保溫效果可以得到充分保證。
試驗箱門與循環風機，提藍傳動等互鎖，保護操作者的安全，一旦打開箱門，循環風機和提藍傳動的電源會被自動切斷。
技術參數：
|
型號 |
CJX-2765W |
CJX-6465W |
CJX-12065W |
CJX-20065W |
CJX-30065W |
||||
|
提籃容積 |
27L |
64L |
120L |
200L |
300L |
||||
|
性能參數 |
高溫室 |
暴露溫度范圍 |
+60℃～＋200℃ |
||||||
|
最高溫度 |
200℃（+200℃） |
||||||||
|
升溫時間 |
+20℃～＋200℃，20min |
||||||||
|
低溫室 |
暴露溫度范圍 |
0℃～-65℃ |
|||||||
|
最低溫度 |
-75℃ |
||||||||
|
降溫時間 |
+20℃～-75℃，40min |
||||||||
|
提籃 |
沖擊溫度 |
低溫 -65℃～0; 高溫+60～+150℃ |
|||||||
|
溫度波動度 |
≤±0.5℃ |
||||||||
|
溫度偏差 |
≤±2℃ |
||||||||
|
轉換時間 |
≤10S |
||||||||
|
溫度恢復時間 |
≤5min |
||||||||
|
負載 (鋁錠)(kg) |
5 |
7 |
15 |
25 |
40 |
||||
|
箱體結構 |
外殼 |
鍍鋅鋼板表面噴塑 |
|||||||
|
內膽 |
不銹鋼板 |
||||||||
|
隔熱材料 |
聚氨酯發泡板+超細玻璃纖維 |
||||||||
|
制冷系統 |
壓縮機 |
單壓縮機自復疊制冷 |
|||||||
|
制冷劑 |
R404a、R23?混合制冷劑 |
||||||||
|
加熱器 |
鎳鉻合金電加熱器 |
||||||||
|
提籃升降 |
精密滾珠絲杠 |
||||||||
|
測試孔 |
1個，φ50，箱體頂部 |
1個，φ100，箱體頂部 |
|||||||
|
溫度傳感器 |
鉑電阻?pt100 |
||||||||
|
控制器 |
西門子Smart PLC控制器\觸摸屏 |
||||||||
|
數據記錄 |
U盤 |
||||||||
|
通訊方式 |
RS485 接口 Modbus RTU協議 |
||||||||
|
提籃尺寸 (mm) |
D |
300 |
400 |
670 |
670 |
670 |
|||
|
W |
300 |
400 |
470 |
570 |
770 |
||||
|
H |
300 |
400 |
400 |
550 |
600 |
||||
|
箱體外形尺寸 (mm) |
D |
1750 |
1858 |
2150 |
2150 |
2200 |
|||
|
W |
950 |
1050 |
1100 |
1200 |
1450 |
||||
|
H |
1850 |
2000 |
2000 |
2300 |
2450 |
||||
|
裝機功率 |
15kw |
19kw |
24kw |
28kw |
45kw |
||||
|
電源 |
AC380V±10% 50Hz,3P5W |
||||||||
|
標準附件 |
產品說明書1份，試品架2件，硅橡膠塞1件 |
||||||||
|
滿足標準 |
GJB360.7、GB/T2423.22、MIL-STD-810F-503.4?GB/T2423.1.2、GB10592-2008、GJB150.3 |
||||||||
|
說明： |
|||||||||
|
冷卻水要求：水溫 +15～+28℃，進出水壓差0.2～0.4Mpa，潔凈。 |
|||||||||
|
頂部滾珠絲杠升降機高度約300mm。 |
|||||||||
